Sketchup功能與建模工具的使用說明

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2014-05-19 11:33 | 瀏覽量：

本節sketchup教程學習Sketchup功能與建模工具的使用說明。

你可能會想創建更詳細的模型，你變得更加熟練使用SketchUp。SketchUp中包含了一些功能，允許您快速創建詳細或有生命般的機型。這些功能包括元件，材料，陰影和樣式。

物料

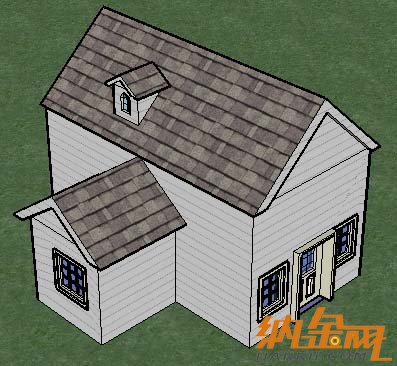

SketchUp 允許你畫的面孔上的材料，你的模型添加細節和真實感。材料的性質基本上是有顏色的和可選的紋理（圖像文件內定義的）的涂料。例如，一個灰色的顏色和外觀紋理模擬真實重疊復合外墻壁板材料。以下是建筑涂上灰色復合壁板和灰色瓦屋頂材料。甲草材料也可用于在地面上。

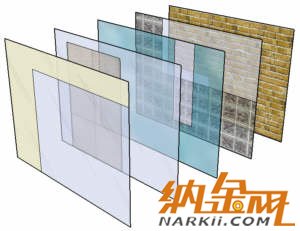

SketchUp 的組件，收集材料。您的模型使用油漆桶工具，你可以畫這些材料。此外，您還可以創建自己的材料SketchUp內（使用色輪），或通過導入紋理圖像（如木地板的形象）。事實上，你可以導入整個圖像的一個真實世界的物體（如汽車圖片），您的3D模型，操縱它，給你一個真實的外觀模型。

默認材料

幾何在SketchUp被分配一個默認的材質，因為它創建。缺省的材料是可以改變的，畫中的幾何形狀的材料。

材料上的透明

材料也有一個opacity屬性（0和100％之間的數字），允許您創建材料像玻璃。創建窗口的面孔上畫這些材料。

面有兩面性。SketchUp材質通常應用到一個單一的面一側且在同一時間。畫一個默認顏色的一面用透明的材料，會導致該人臉的兩側被視為透明的，允許的表面是透明的，當從兩側看。如果一個面的背面?zhèn)纫呀?jīng)被涂上一些非透明材料制成，透明材料制成的前側，不會造成的背面?zhèn)?，也顯示為透明。同樣地，如果繪制不同的透明材料中的面部的背面?zhèn)?，將不會影響的前?cè)。因此，通過具體應用的材料的兩側，也可以有透明面的每一側，可以有不同的顏色和不同程度的透明度。

組和組件

組和組件，可容納其他實體的實體。組常用的幾個實體組合成一個單一的實體組（如復制或移動）進行快速操作的目的。例如，您可能會得出一個模型，組組成模型的實體和移動整個模型。組的特性如下：

快速選擇。當你選擇一個組，該組內的所有元素被選中。
隔離的幾何體。保護組內的實體模型的其余部分。組內的組外的幾何不影響幾何
模型組織。組可以嵌套在其他組內的分組分層集合。
集團材料。集團作為一個整體，可以分配它自己的材料，這是獨立的材料涂在組內的單個實體。在這個主題的更多信息，請參閱材料部分。
繪制軸。組維護自己的內部繪制軸。
對齊和孔切割。組有一個特殊的行為，使他們能夠正確地贊同并堅持面部上它們被放置（以及在那些面孔切孔）。

組件是一組具有特殊的行為，即行為使他們能夠在其他模型中插入。例如，您可以創建一個型號的汽車要帶入其他SketchUp模型，如房子模型。您可以創建任何模型的一個組成部分。

組件具有以下特點，除了組的特性：

組件定義。組件定義的藍圖，定義插入組件模型中，當你創建的所有組件實例的外觀和行為。編輯組件實例編輯的定義和相應的所有實例。然而，只影響一些行動，如縮放的一個實例，該實例本身。
改進的性能。組件允許的SketchUp更有效地使用計算機資源，因為必要的信息來描述一個組件只存儲一次，在組件定義，然后為每一個組件實例引用。
繪制軸。組件顯示自己的內部繪圖軸，當你編輯組件。
對齊和孔切割。創建組件（它會自動定義的組）時，您可以定義對齊和孔切割的行為。

注：創建組件的過程中，您可以定義組件的特點。

集團及組件上下文

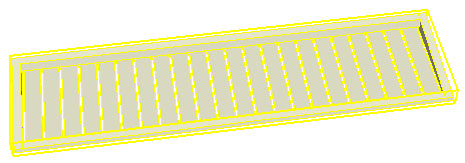

實體組或組件內說，存在于該組或組件的范圍或內容。您可以修改組或組件作為一個整體（影響組或組件內的所有的實體），或編輯組或組件的個別實體（組或組件的上下文內）。此外，您還可以嵌套其他組件，組件內組，組內的組件和組件。下圖顯示了一個架子組件已被使用“選擇工具選擇（黃色的選擇顏色表示）。這架由幾個子組件，如板條。

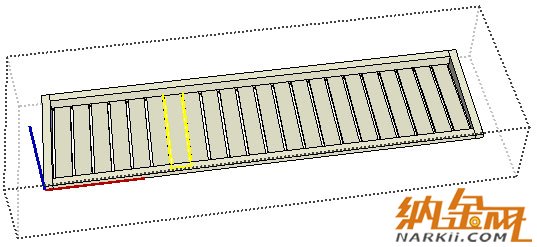

下圖顯示了正在編輯的貨架組件。請注意，它有一個虛線包圍盒，以表明你是在組件的上下文。在這種情況下，子組件，在保質板條之一，已被選中。這條板的范圍內的架子。還要注意的是組件的軸在較低的左上角顯示。

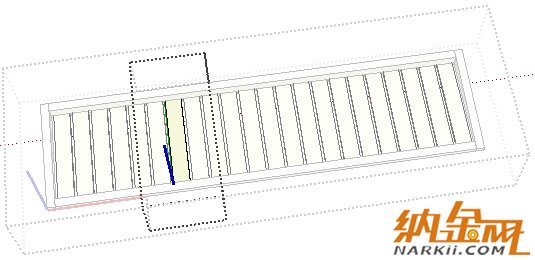

最后，下面的圖像顯示正在編輯的石板組件。注意，現在有虛線邊界框周圍的組件，和周圍的板條被編輯的。的實體，如線和面，構成該單獨的條板被說成是在條板的上下文中。

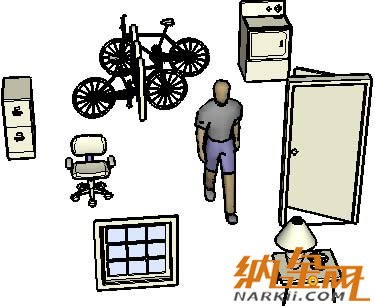

已經創建的組件集合的組件集合并用SketchUp允許您輕松地添加細節，你的模型。這些組件的范圍從標準的建筑構件（門，窗，等等），人，車，樹，和幾何形狀。從預先存在的組件或您自己創建的組件，您也可以創建自己的組件集合。

注：單個元件與組件集合在3D模型庫。

組件軸

組件有自己的，默認情況下是一致的，在繪圖區域的全球性軸的軸。這些軸可以移動模型中的影響組件的位置。

切削和膠接的行為的

組件，如門，窗，可以這樣設計的，它們可以被放置在面向特定的表面，例如垂直的壁面。此行為被稱為一個組件的粘合行為。

此外，組件可被設計為自動切割表面的孔中，如在一個窗口部分的情況下，能夠在墻壁上開一個洞。此行為被稱為一個組件的切削行為。

圖層，組和組件

層是一種機制，在模型中的實體控制的知名度。實體可以被分配到不同的層模型中的那些層，它們的內容，均可以獨立顯示。組和組件被用來隔離在整體模型的子模型的一個組成部分的模型的一個房間內的椅子，如幾何形狀。

注：組或組件內的實體可以在幾個不同的層。

樣式

樣式是一組預定義的顯示設置，可以應用到一個模型，繪圖區域中，給它一個具體的外觀和感覺。樣式可以由一個特定的邊緣型，面型，天空和背景顏色，水印，和其他繪圖區域的影響（如使用的顏色代表選定的幾何圖形）。SketchUp有多個款式，同時繪制模型（使用一些最好的，因為他們不使用任何密集的渲染效果），最適合印刷或提出一個模型（因為他們使用的渲染效果，給一個模型，一個手繪的外觀）。例如，預定義的樣式可能具有不同的抖動邊緣的邊緣，面對不同的隱藏線模式，白色背景顏色，天空顏色為藍色，棕色的底色，等。

粗略的邊緣

SketchUp允許你申請到你的模型，包括手繪粗略邊，各種邊緣類型。粗略邊緣的邊緣，可以從任何其他邊緣風格獨特，在SketchUp，因為不像其他預先定義的邊緣類型，你可以創建自己的粗略邊緣使用一個繪圖程序，如Photoshop。粗略的的邊緣僅僅是不同的手繪筆觸的集合，當相結合，并應用到模型，給了模型一個獨特的手工繪制的外觀。

水印

水印圖像放置在繪圖區域的背景或前景，并跨越整個區域就像天空和地面。水印是偉大的創造背景，如模擬紙張紋理模型下方。水印也可以用于直接在屏幕上放置標識和其他圖形。

陰影

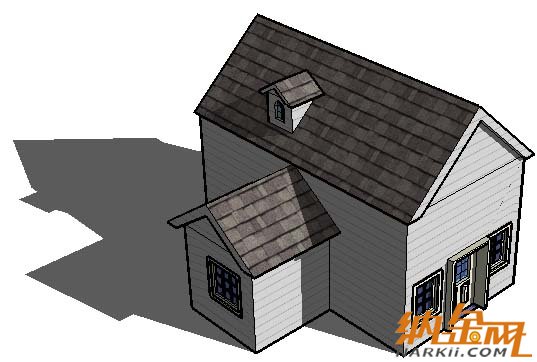

SketchUp 允許你投射陰影，你的模型，就好像模型是在一個真實世界的環境。基于時間一天的模型在現實世界和虛擬的位置，可以投這些陰影。例如，您可以設置陰影，看看到底是什么一個模型的房子看起來像在12月10日上午10:20，在博爾德，科羅拉多州，這是默認的位置。最后，SketchUp的陰影設計，提供動態反饋，因為你改變的幾何形狀和你的攝像機視點。在SketchUp的陰影投射功能是一個偉大的方式給你的模型更好的深度和現實主義的感覺。
