SketchUp怎樣導出平面、立面和剖面？
來源：
未知 |
責任編輯：嘀咕 |
發布時間： 2017-07-25 15:09 | 瀏覽量：
本節匯寶盆為大家?guī)淼氖荢ketchUp怎樣導出平面、立面和剖面？作為城市規劃、建筑設計人員來講，用SketchUp怎樣導出我們已經設計出來的建筑作品的平立剖面？是我們必須要懂的，那下面的sketchup入門教程我就拿我近期的作品給大家講一下具體的方法。
工具/原料
-
SketchUp
-
做好的sketchup建筑模型
方法/步驟
-
1

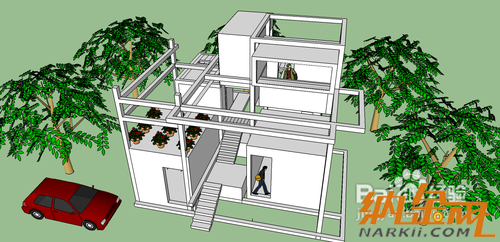

一般我們導二維圖的順序是先平面再立面后剖面，首先打開我們已經做好的SketchUp模型
-
2

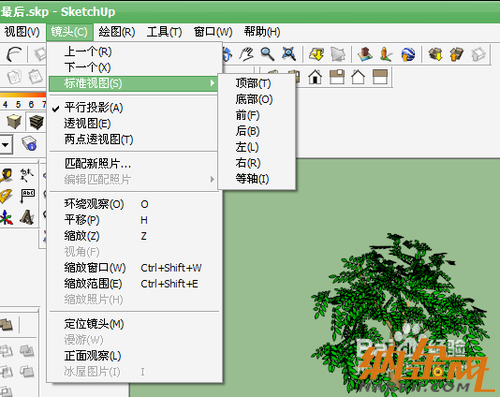

然后再在SketchUp左上角的菜單欄上點擊“鏡頭—標準視圖”
-
3

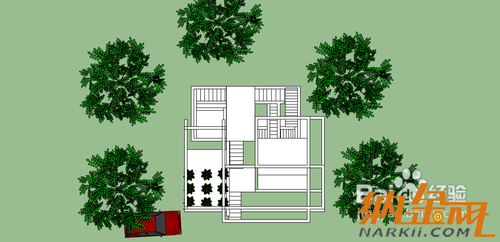

打開標準視圖以后我們看到有頂部、前、后、左、右字樣，對應于制圖上的南、北、東、西立面，然后我們點擊頂部，如下圖所示即為總平面圖（注意須為平行投影鏡頭下）
-
4

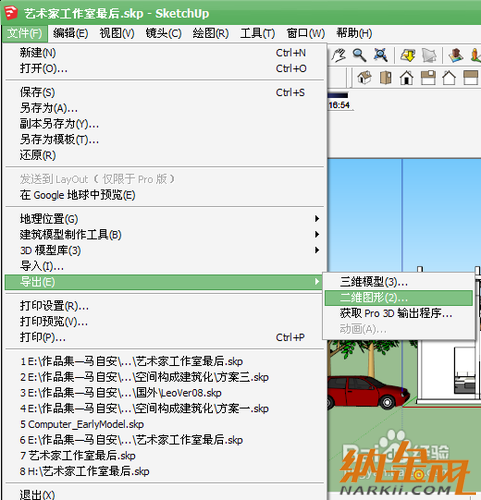

調整相應的頁面布局后我們便可導出工作，單擊菜單欄上的“文件—導出—二維圖形”，我們即可導出總平面圖
-
5

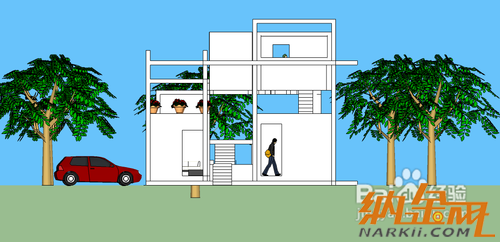

選擇“標準視圖—前后左右”，重復上面的步驟，分別可以導出各南、北、東、西立面
-
6
接下來我們還需要導出剖面圖，先選擇SketchUp工具欄上的“截平面”按鈕，然后選中剖面工具選擇移動工具
-
7

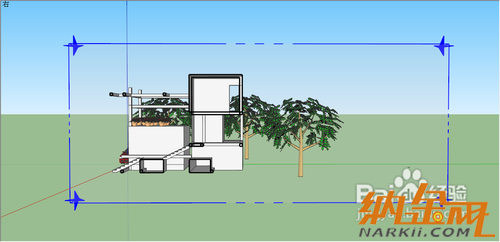

然后放到我們需要剖面位置進行剖切，同樣，操作“標準視圖—右”，我們就可一看到我們要的剖面，同樣進行“文件—導出—二維圖形”便可導出該剖面
END
注意事項
-
該經驗純本人原創，未經許可，謝絕非法轉載
-
注意導出平立剖面的時候我們的鏡頭選擇必須是“平行投影”
-
導各層平面二維圖的時候用導剖面圖的方式即可。
